Taknet/QSAN/XCubeSAN 5300/XS5312
Performance Hybrid SAN · 2U · 12-bay LFF
2U 12-bay ระดับ Performance — RAM 32 GB เริ่มต้นและตัวเลือก CPU 8-core สำหรับ Datastore ของ Hypervisor หนาแน่น, ฐานข้อมูล และ VMS ที่บันทึกพร้อม Video Analytics มีให้เลือกทั้งแบบ Dual-active และ Single-upgradable Controller พร้อม 10 GbE iSCSI ในตัว อัปเกรดเป็น 25 / 100 GbE หรือ Fibre Channel 64 Gb ได้ และขยายต่อได้ถึง 636 ไดรฟ์ บน XEVO 3
* ประสิทธิภาพสูงสุดระดับซีรีส์ XCubeSAN 5300 ตามที่ผู้ผลิตระบุ ขึ้นกับการกำหนดค่าระบบ
Choose your controller
ตัวเครื่อง ช่องไดรฟ์ และ XEVO 3 เหมือนกันทุกประการ ต่างกันที่จำนวน Controller ซึ่งส่งผลต่อความพร้อมใช้งาน จำนวนพอร์ต หน่วยความจำ และงบประมาณ
Dual-active · แนะนำสำหรับ Production
สำหรับระบบที่หยุดไม่ได้ — VMS กล้องวงจรปิด, Datastore ของ Hypervisor, ฐานข้อมูล
Single-upgradable · เริ่มต้นคุ้ม
สำหรับ Backup Target, Archive, ห้อง Lab หรือโครงการที่ต้องการเริ่มเล็กแล้วขยายภายหลัง
คำแนะนำจากวิศวกร Taknet: หากเลือก XS5312S และมีแผนอัปเกรดเป็น Dual ในอนาคต ให้ใช้ไดรฟ์ SAS ตั้งแต่แรก เพราะ Datasheet ระบุว่าแบบ Dual รองรับเฉพาะไดรฟ์ SAS (Dual-port)
Specifications
อ้างอิง QSAN Data Sheet ทางการ · ข้อมูล ณ ตุลาคม 2026
| รายการ | XS5312D · Dual | XS5312S · Single |
|---|---|---|
| Controller | ||
| สถาปัตยกรรม | Dual-active Controller Active-Active · failover / failback อัตโนมัติ | Single Controller อัปเกรดเป็น Dual ได้ |
| CPU | Intel Xeon 4-core × 2 (มีรุ่น 8-core) | Intel Xeon 4-core (มีรุ่น 8-core) |
| Memory | ||
| ติดตั้งมา | 32 GB DDR4 RDIMM | 16 GB DDR4 RDIMM |
| Memory slots | 8 | 4 |
| ขยายได้สูงสุด | 512 GB | 256 GB |
| ป้องกันข้อมูลใน Cache | Cache-to-Flash Module (Supercapacitor + Flash) · option | |
| Storage | ||
| ช่องไดรฟ์ | 12 × 3.5" Hot-swap | |
| ไดรฟ์ที่รองรับ | 3.5" & 2.5" SAS, NL-SAS, SED HDD 2.5" SAS, SED SSD | 3.5" & 2.5" SAS, NL-SAS, SED HDD 3.5" & 2.5" SATA HDD 2.5" SAS, SATA, SED SSD |
| Drive Interface | SAS 12 Gb/s | SAS 12 Gb/s · SATA 6 Gb/s |
| ความจุดิบในตัวเครื่อง | 312 TB (26 TB × 12) | |
| ขยายได้สูงสุด | 636 ไดรฟ์ · 22,676 TB (กว่า 22.6 PB) ผ่าน XD Series SAS JBOD, XE Series NVMe JBOF หรือตู้ขยายของผู้ผลิตอื่น | |
| Host Connectivity | ||
| 10 GbE iSCSI ในตัว | 8 พอร์ต (4 ต่อ Controller) | 4 พอร์ต |
| 1 GbE LAN ในตัว | 2 | 1 |
| Host Card Slot (PCIe Gen3 x8) | 4 | 2 |
| 10 GbE สูงสุด | 24 พอร์ต | 12 พอร์ต |
| 25 GbE สูงสุด | 16 พอร์ต | 8 พอร์ต |
| 100 GbE สูงสุด | 8 พอร์ต | 4 พอร์ต |
| Fibre Channel 16 / 32 / 64 Gb สูงสุด | 16 พอร์ต | 8 พอร์ต |
| โปรโตคอล | iSCSI · FCP · NVMe-oF | |
| Expansion & Ports | ||
| 12 Gb/s SAS Wide Port (JBOD) | 4 | 2 |
| NVMe JBOF (XE Series) | สูงสุด 4 ตู้ ผ่าน 10 / 25 / 100 GbE | |
| USB / Console | 3 / 2 | 2 / 1 |
| Software — XEVO 3 | ||
| Storage OS | XEVO 3 · คู่มือภาษาไทย | |
| RAID | 0 / 1 / 5 / 6 / 10 / 50 / 60 / 5EE / 6EE / 50EE / 60EE / QDP (Dynamic Pool) | |
| Acceleration | SSD Cache · Auto Tiering · RDMA · รองรับ NVIDIA GPUDirect Storage | |
| Storage Efficiency | Thin Provisioning · QCompact (Compression + Deduplication, option) | |
| Data Protection | Snapshot · Asynchronous Replication · Synchronous Replication (option) · QMetro (option) | |
| Security | SSL · SSH · iSCSI CHAP · ISE & SED | |
| Management | Web UI · RESTful API · S.E.S. · LCM · Wake-on-SAS | |
| Chassis & Power | ||
| Form Factor | 2U Rackmount | |
| ขนาด (H × W × D) | 88 × 438 × 515 mm | |
| น้ำหนัก | 16.4 kg (สุทธิ) · 18.8 kg (รวมกล่อง) | |
| Power Supply | 850 W × 2 Redundant · 80 Plus Platinum · 100–240 VAC | |
| การใช้พลังงาน | 407 W / 1,389 BTU | |
| พัดลม / มาตรฐาน | 4 ตัว · CE / FCC / BSMI | |
| Warranty & Service | ||
| รับประกันจากผู้ผลิต | ตัวเครื่อง 3 ปี · Supercapacitor Module 1 ปี | |
| บริการในประเทศไทย | Taknet รับเรื่อง วิเคราะห์ เปลี่ยนอะไหล่ และประสานวิศวกร QSAN แทนลูกค้า · ขยายระยะเวลาและระดับบริการได้ | |

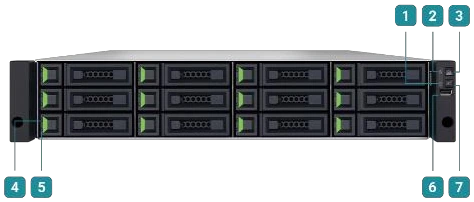

Front & Rear Panel

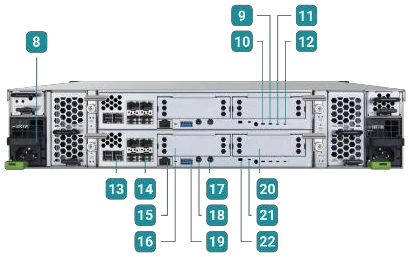

ภาพแผงหลังแสดงแบบ Dual Controller (XS5312D) — Controller บนและล่างมีพอร์ตชุดเดียวกัน · แบบ S มี Controller เดียว
ภาพและตำแหน่งพอร์ตจาก QSAN Data Sheet · Host Card เป็นอุปกรณ์เสริม เลือกได้ทั้ง iSCSI และ Fibre Channel
XCubeSAN 5300 Series
Hybrid Flash SAN ประสิทธิภาพสูงสำหรับงาน Enterprise ที่หยุดไม่ได้ — Mission-critical Data Center · Virtualization หนาแน่น · HPC / AI · Media
เมื่อใช้ร่วมกับ SSD ผ่าน SSD Cache, Auto Tiering และ RDMA ให้ประสิทธิภาพใกล้เคียง All-Flash Array และรองรับ NVIDIA GPUDirect Storage สำหรับงาน AI
| รายการ | XS5312 (XCubeSAN 5300) | XS3312 (XCubeSAN 3300) |
|---|---|---|
| ตัวเครื่อง / พอร์ต / XEVO 3 | เหมือนกัน | |
| Memory ติดตั้งมา (D / S) | 32 GB / 16 GB | 16 GB / 8 GB |
| ตัวเลือก CPU 8-core | มี | — |
| IOPS สูงสุด (ผู้ผลิต) | 1.8M | 1.3M |
| เหมาะกับ | Mission-critical Data Center · Virtualization หนาแน่น · HPC / AI · Media | Virtualization ขนาดกลาง · Surveillance ขนาดใหญ่ · Backup · Media Editing |
Video Management Software
VMS ที่ QSAN ระบุว่ารองรับ · ประมาณพื้นที่จัดเก็บสำหรับระบบกล้องได้ที่ Surveillance Storage Calculator
Resources & Related
FAQ
2U 12-bay ระดับ Performance — RAM 32 GB เริ่มต้นและตัวเลือก CPU 8-core สำหรับ Datastore ของ Hypervisor หนาแน่น, ฐานข้อมูล และ VMS ที่บันทึกพร้อม Video Analytics ตัวเครื่อง 2U มี 12 ช่องไดรฟ์ 3.5" ความจุดิบในตัวเครื่องสูงสุด 312 TB และขยายต่อได้ถึง 636 ไดรฟ์
XS5312D มี 2 Controller ทำงานแบบ Active-Active พร้อม failover อัตโนมัติ เหมาะกับระบบที่หยุดไม่ได้ ส่วน XS5312S มี Controller เดียว ราคาเริ่มต้นต่ำกว่า และอัปเกรดเป็น Dual ได้ภายหลัง ทั้งนี้ Datasheet ระบุว่าแบบ Dual รองรับเฉพาะไดรฟ์ SAS หากวางแผนอัปเกรด ควรเลือกไดรฟ์ SAS ตั้งแต่แรก
ในตัวเครื่อง 312 TB (26 TB × 12) และเมื่อต่อตู้ขยาย รวมได้สูงสุด 636 ไดรฟ์ หรือความจุดิบ 22,676 TB (ตาม Data Sheet) ความจุใช้งานจริงขึ้นกับระดับ RAID ที่เลือก
ตาม Datasheet ฉบับตุลาคม 2026 ทั้งสองรุ่นใช้ตัวเครื่อง ช่องไดรฟ์ พอร์ตเชื่อมต่อ และ XEVO 3 เหมือนกัน ต่างกันที่หน่วยความจำติดตั้งมา (XS3300: 16 / 8 GB · XS5300: 32 / 16 GB สำหรับ D / S) ตัวเลือก CPU 8-core ที่มีเฉพาะ XS5300 และประสิทธิภาพที่ผู้ผลิตระบุ (1.3M เทียบกับ 1.8M IOPS)
เชื่อมต่อแบบ Block ผ่าน iSCSI หรือ Fibre Channel พร้อม MPIO ไปยัง Recording Server โดยตรง VMS ที่ QSAN ระบุว่ารองรับ ได้แก่ Milestone, Genetec, Digifort, Network Optix, AxxonSoft, Honeywell, Bosch, i2v และ Taknet มีเครื่องมือประมาณพื้นที่จัดเก็บสำหรับระบบกล้องที่หน้า QSAN
Taknet Systems (Thailand) เป็นผู้จัดจำหน่าย QSAN อย่างเป็นทางการในประเทศไทย ติดต่อ sales@taknet.co.th หรือ 02-737-5508 สำหรับใบเสนอราคา การออกแบบสเปก TOR ติดตั้ง และบริการหลังการขาย
